Instalacija AD kartice CIO-DAS08/Jr

Prednja kartica

AD kartica CIO-DAS08/Jr

AD kartica CIO-DAS08/Jr

Umetnuti karticu u
ISA slot računala

Pritisnuti kako bi kartica
 sigurno legla u konektor

Vijkom pričvrstiti karticu za
 stražnju stranu kućišta PC-a

37-pinski konektor AD kartice
 na stražnjoj strani kućišta PC-a

Spajanje AD kartice s prednjom
 karticom pomoću flat kabela

Kartice su spojene

Na prednju karticu spojen
je signal generator

Osciloskop služi za paralelno
 praćenje uzorkovanog signala

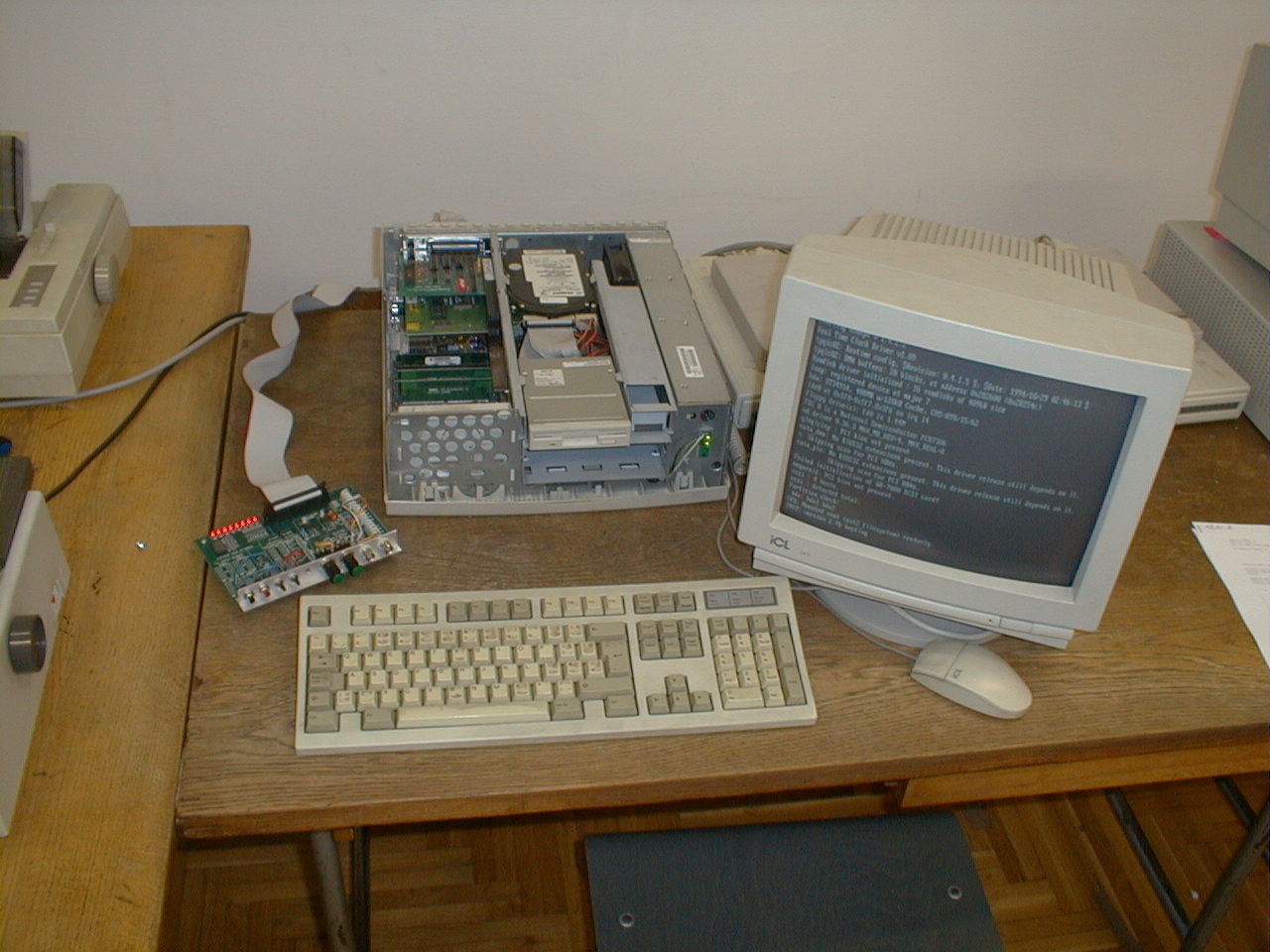

Sve je spremno za
instalaciju softwarea!
